Dutxa a nivell de terra: obra, impermeabilització i canaleta

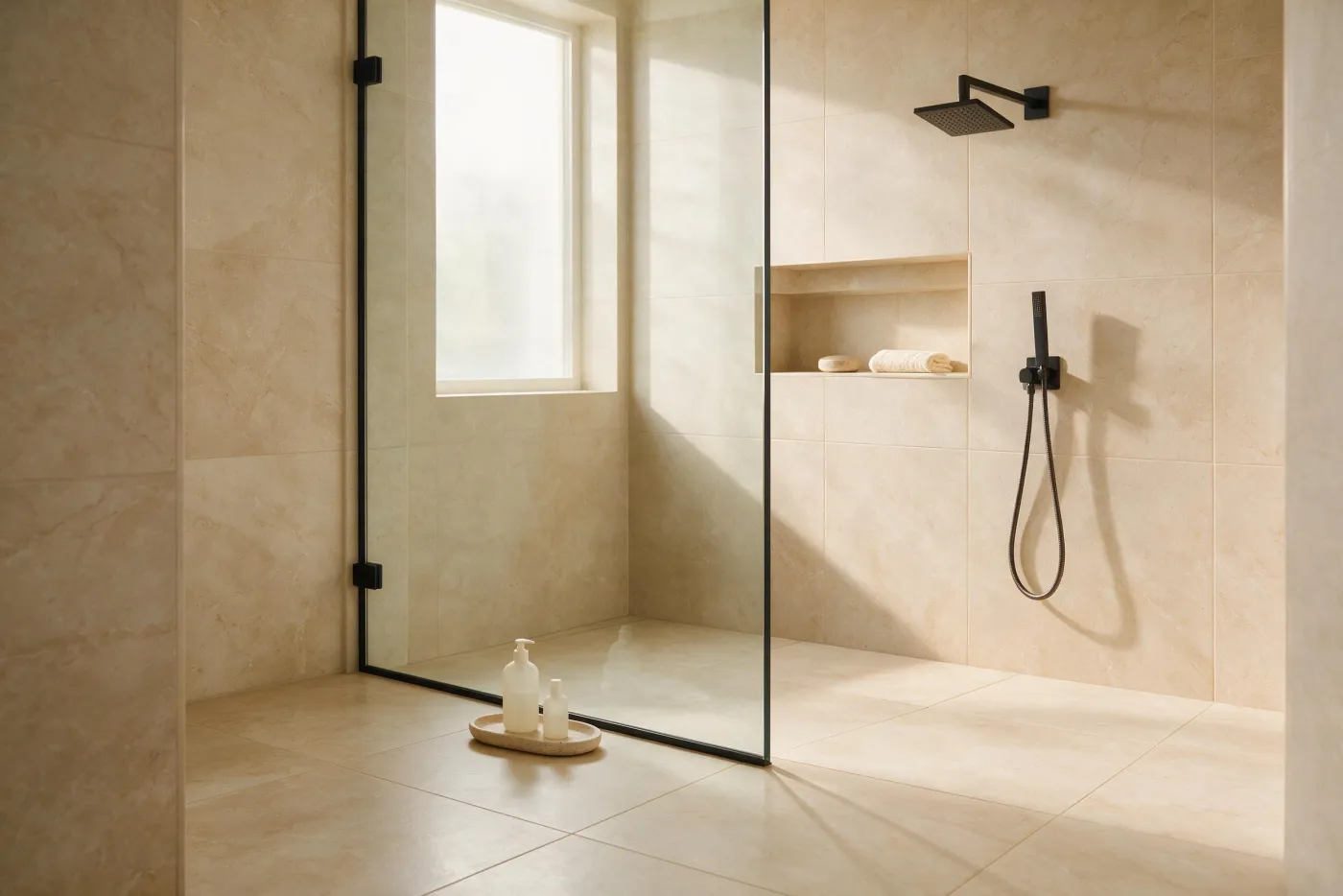

Una dutxa a nivell de terra no és un plat prim: és una dutxa construïda. Recrescut amb pendent, impermeabilització contínua, desguàs integrat i un paviment que continua sense interrupció fins a sota del ruixador. El que hi ha és una successió de cotes que han de quadrar.

Tota la feina que decideix si funcionarà queda enterrada abans de la primera rajola. Aquesta pàgina explica només aquesta part: mil·límetres, impermeabilització i cabals. El projecte complet del bany l’expliquem a la pàgina de reformes de bany.

Les alçades que decideixen si la dutxa pot quedar enrasada

El límit no és estètic: és el gruix que hi ha entre el paviment i el forjat. Allà dins hi ha de cabre tot el desguàs amb el seu sifó. Les alçades de construcció reals de canaletes i embornals són sis.

• 24 mm: desguàs vertical que travessa el forjat. La cota més baixa, només viable si es pot perforar i baixar el tub pel sostre de sota.
• 48 mm: desguàs vertical amb l’adaptador retallat al mínim de 30 mm.
• 60 mm: canaleta amb sortida horitzontal frontal. La més baixa que no obliga a tocar el forjat.
• 78 mm: sortida horitzontal amb tub de DN 40.
• 97 mm: sortida horitzontal amb tub de DN 50.
• 120 mm: versions verticals estàndard i horitzontals de gran cabal.

Per què en un pis antic de vegades queda un graó

A la cota del desguàs cal sumar-hi el paviment: el marc de perfil de 19 mm admet recobriments de 3 a 15 mm; el de 30 mm, de 13 a 25 mm; el de contorn de 23 mm, de 6 a 18 mm. Només la reixa portadora sense marc, que s’enrajola per sobre, admet qualsevol gruix. Una canaleta de 60 mm amb porcellànic de 10 mm ja demana 70 mm nets.

El cas típic al Gironès: s’aixeca el paviment d’un bany dels anys setanta i el recrescut fins a la bigueta no arriba als 60 mm que demana la canaleta de sortida frontal. Queden tres camins: la versió vertical de 48 mm, perforar el forjat per anar als 24 mm —amb accés al sostre del veí i vistiplau de la comunitat— o assumir un graó baix. Amb plat prefabricat enrasat passa el mateix: calen 8 cm de profunditat lliure per allotjar la vàlvula i sovint no hi caben. Si el que voleu és treure la banyera i posar-hi un plat en un o dos dies, això és una altra intervenció: la trobareu a la pàgina de canvi de banyera per dutxa.

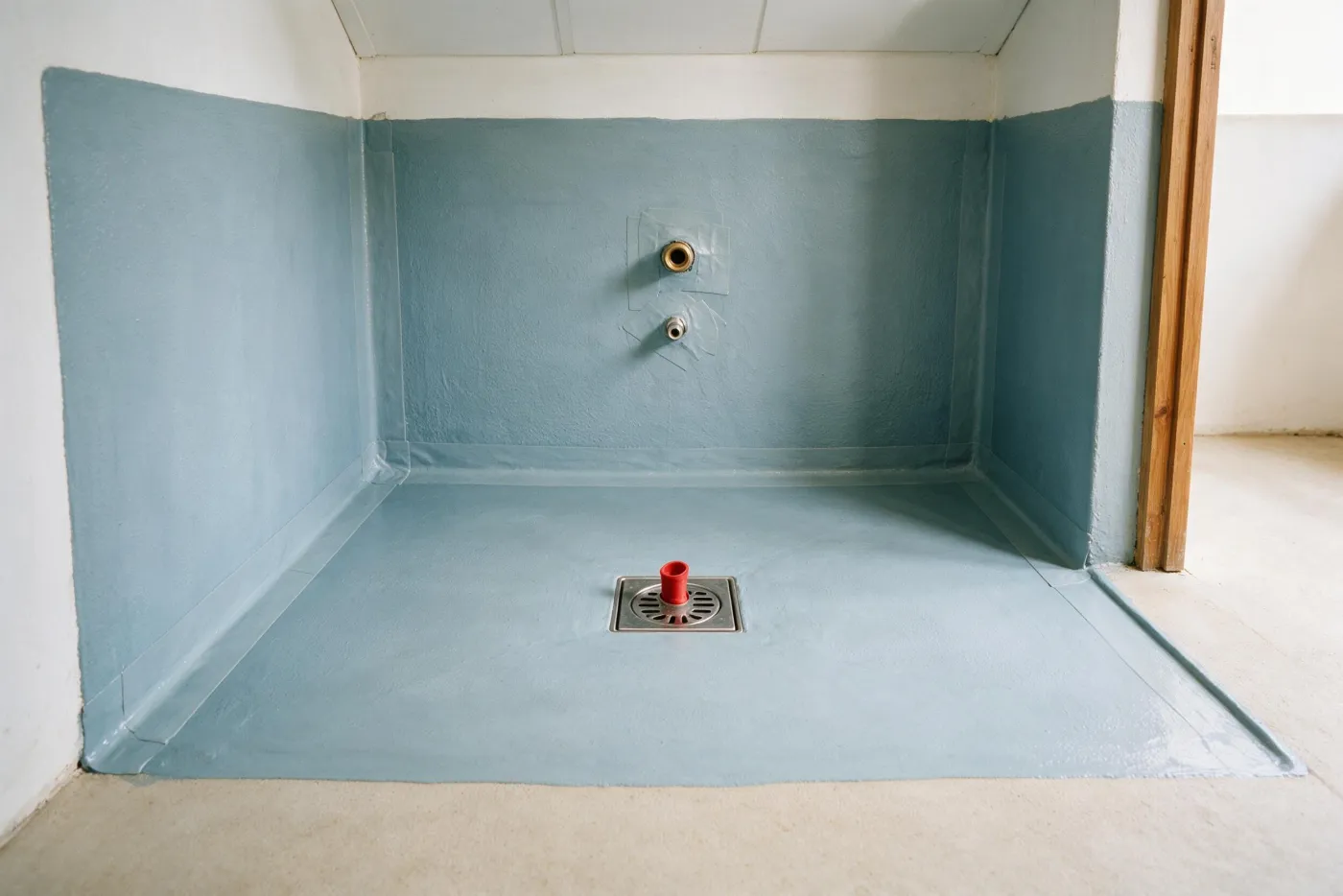

Impermeabilització: què exigeix la DIN 18534

La DIN 18534, de juliol de 2017, regula la impermeabilització en interiors. Primer classifica el local per classe d’exposició a l’aigua.

• W0-I, exposició baixa: parets de lavabo, cuines domèstiques i terres sense desguàs.
• W1-I, moderada sense acumulació: parets de banyeres i dutxes, i terres amb desguàs.
• W2-I, alta amb acumulació d’aigua: és on cau una dutxa a nivell de terra d’ús diari.
• W3-I, molt alta, amb aigua de neteja i estancada: fora de l’àmbit domèstic habitual.

Les set regles d’execució que hauríeu de poder exigir

La norma també fixa com s’executa. Aquestes set regles separen una dutxa que aguanta d’una que filtra al veí de sota al cap de dos anys.

• El desguàs ha de drenar en dos nivells: a la superfície i al nivell de la impermeabilització.
• La zona de segellat del desguàs ha de tenir un ample mínim de 50 mm; 30 mm només amb verificació del fabricant.
• Les àrees sota i darrere de plats i banyeres s’han de protegir amb bandes perimetrals o continuant-hi la làmina.
• Si només s’impermeabilitza el paviment, la làmina ha de pujar 5 cm per sobre del revestiment acabat.
• A les parets amb aigua, ha de pujar 20 cm com a mínim per sobre de la zona d’aigua polvoritzada.
• A la transició amb superfícies inclinades cal un canvi de nivell d’1 cm com a mínim.
• A les zones de porta, la impermeabilització passa per darrere dels marcs.

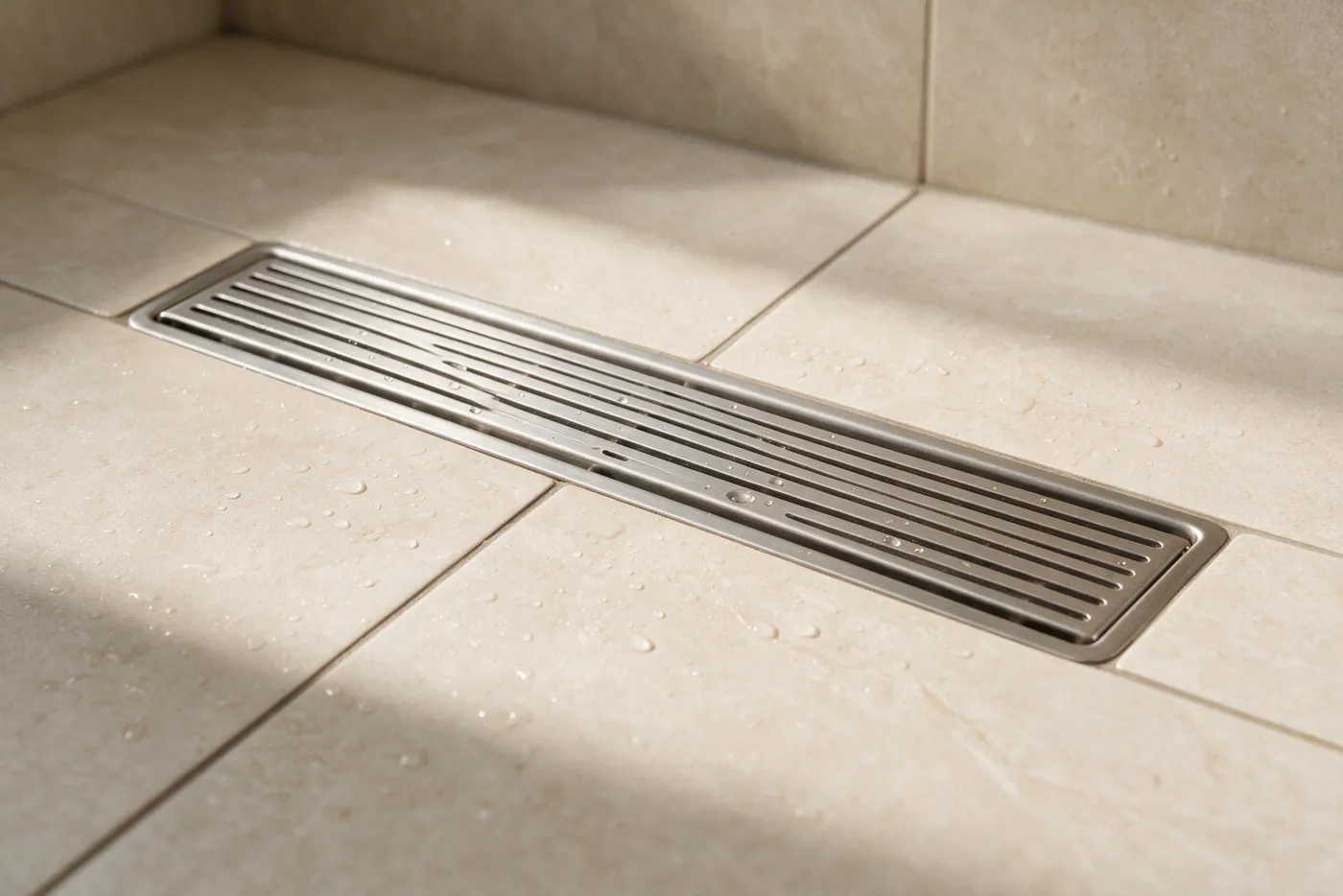

Canaleta lineal o desguàs central: la decisió es pren amb cabals

Les capacitats estan mesurades i publicades. Una canaleta lineal evacua entre 0,45 i 1,0 l/s segons la versió: sortida horitzontal de DN 40, 0,42 l/s amb 1 cm d’aigua acumulada i 0,5 l/s amb 2 cm; sortida frontal, 0,42 i 0,45 l/s; DN 50, 0,57 i 0,6 l/s; gran cabal, fins a 1,0 l/s. En litres per minut: de 26 a 60. Un embornal central de plat d’obra es queda en 0,5 l/s: és més econòmic, però obliga a fer pendent des dels quatre costats.

La lletra petita és que aquests valors es mesuren amb una làmina d’aigua acumulada sobre el desguàs: el màxim només s’assoleix quan ja hi ha 2 cm d’aigua al terra. La xifra honesta per comparar és la d’1 cm. Si el cabal de la columna es queda entre els dos valors, la dutxa funcionarà sempre amb aigua als peus: no s’inunda, però tampoc s’asseca.

Per això cal casar el cabal. Les vàlvules dels plats prefabricats admeten 14, 20, 24, 32 o 35 l/min segons model, i el fabricant adverteix per escrit que no es fa responsable si l’aixeta aboca més litres per minut dels que el desguàs admet: una columna amb ruixador de Ø 300 supera els 14 l/min d’un plat econòmic. Per això, a la visita, comprovem el cabal de l’aixeta que voleu abans de triar la canaleta.

El pendent del 2 % i la làmina de desolidarització

El recrescut de la zona de dutxa s’executa al 2 %: en una dutxa de 90 cm de fons són 18 mm de desnivell fins a la canaleta; en una de 120 cm, 24 mm. Aquest desnivell s’ha de sumar a l’alçada del desguàs en el càlcul de cotes. L’alternativa és un panell prefabricat de pendent, ja format al 2 % i amb la impermeabilització integrada, compatible amb canaletes de fins a 120 cm. Els plats prefabricats porten 1,5 cm de desnivell de fàbrica.

Sobre el recrescut va la làmina de desolidarització i impermeabilització: 3 mm de polietilè amb cavitats de 2,5 mm i geotèxtil al revers. Desolidaritza, impermeabilitza, compensa la pressió de vapor, reparteix la càrrega (≥ 0,2 N/mm²) i garanteix l’adherència. Està certificada CE, amb ETA segons ETAG 022 classe A, i cobreix les classes W0-I a W3-I. Permet enrajolar sobre un recrescut de morter tan bon punt és transitable, en lloc dels 28 dies que exigeix la normativa sense làmina. Les entregues es resolen amb banda de segellat de 0,1 mm, mínim 12,5 cm a les unions, cantoneres pretallades i maneguets als passos de tub.

Antilliscament: la classe C3 explicada amb números

La classificació per resistència al lliscament es fa per classes segons el valor Rd: C0 de 0 a 15, C1 de 15 a 35, C2 de 35 a 45 i C3 per sobre de 45. Per a dutxes s’hi afegeix l’assaig de rampa de la DIN 51097, que mesura l’angle crític de lliscament en zones humides per caminar-hi descalç.

Els valors publicats donen la mesura del que es pot exigir: acabat llis Rd 47 i acabat pissarra Rd 46, tots dos classe C3. En fricció dinàmica, 0,85 en sec i 0,81 en mullat el llis; 0,92 i 0,87 la pissarra (per sobre de 0,75 es considera excel·lent). El que és excepcional és que un llis arribi a C3: el normal és quedar-se a C2. En una dutxa sense graó recomanem C3 a tota la zona d’aigua.

Dutxa accessible: rampa, canaleta i mampara

Sense graó, una cadira de rodes pot entrar. Les canaletes de categoria K3 segons DIN EN 1253 estan declarades aptes per al trànsit de cadires de rodes, i la reixa portadora sense marc, revestida amb la ceràmica del terra, no deixa cap ressalt. Amb plat prefabricat hi ha una rampa d’accés accessòria de 15 cm d’ample i 3 cm d’alt, en llargades de 70 a 100 cm i fins a 150 cm.

Per al tancament hi ha mampares de mobilitat reduïda: vidre temperat de 6 mm, 1.900 mm d’alçada, fulles plegables o abatibles divisibles, obertura de 180° i perfil escopidor amb goma antigoteig, en amples de 700 a 1.000 mm. Les cotes: preses d’aigua a 1.100 mm, ruixador entre 2.100 i 2.250 mm i braç telescòpic regulable de 790 a 1.310 mm, per dutxar-se dret o assegut.
